NW低加疏水泵
  • 产品名称:NW低加疏水泵
  • 流量范围28.5-182m3/h
  • 扬程范围:120-230m
  • 使用温度:-40℃ - 130℃
  • 输送介质:低压热气疏水
  • 工作压力MPa
  • 过流材质:组合件
  • 0
  • 产品概述
        NW型系列泵有两种结构形式:卧式水平中开式、卧式节段式。
       1、卧式水平中开式的主要结构 主要由壳体、转子部件和轴承部件等零、部件组成,从联轴器端看为顺时针方向旋转。 (1)壳体由泵体、泵盖组成,两级螺旋形压力室相错180℃布置,以平衡径向力。泵带有外部回流流道,泵体上的进、出口布置在与泵轴线垂直的水平方向上。 (2)转子部件由诱导轮(100NW~65×2型泵不带诱导轮)、叶轮、轴与轴套等组成,其轴向力由叶轮对称布置而达到平衡。 (3)轴承采用滚动轴承,安装在轴承体内,对转子起支撑作用,并可承受残余轴向力,轴承用稀油润滑,按需要可用水冷却。轴承部件带有温度计和油位计。 (4)轴封为软填料密封。
      2、卧式节段式的主要结构 主要由进水段、中段、出水段、导叶、平衡板、穿杠、转子部件和轴承部件等零、部件组成,从联轴器端看为顺时针方向旋转。 (1)壳体部分 主要由进水段、中段、出水段、导叶、轴承和轴承部件等零、部件用穿杠联结而成,进出口均垂直向上。 (2)转子部分 主要由叶轮、轴、平衡盘与轴套组成,轴向力由平衡盘平衡。 (3)密封部分 在进水段、中段、出水段和导叶上,分别装有可更换的密封环和导叶衬套,用较小的径向间隙以减少泄漏。轴套为软填料。 (4)轴承部分 轴承采用滚动轴承,安装在轴承体内,对转子起支撑作用。轴承用稀油润滑,按需要可用水冷却。轴承部件带有温度计和油位计。
    产品特点
        NW型系列低加疏水泵,供火力发电厂输送低压加热器输水用,介质为>80℃的饱和水,最高温度130℃,流量36~134m³/h,扬程为130~230米。该系列泵汽蚀性能好。


    产品用途
    供火力发电厂输送低压加热器输水用.

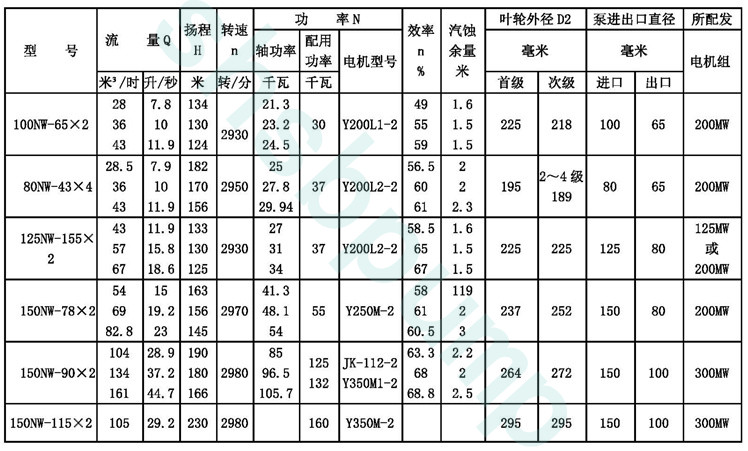

    性能参数
