NW疏水泵-配件
发布日期:2018-01-06 14:56:03

   配件售后服务承诺:我公司所有配件均为原装配件,安装尺寸与老"上海水泵厂“通用、通配,如出现安装尺寸及质量问题我公司将无条件退换货,所有设备服务终身!

结构说明

    NW型系列泵有两种结构形式:卧式水平中开式、卧式节段式。

    1、卧式水平中开式的主要结构

    主要由壳体、转子部件和轴承部件等零、部件组成,从联轴器端看为顺时针方向旋转。

    (1)壳体由泵体、泵盖组成,两级螺旋形压力室相错180℃布置,以平衡径向力。泵带有外部回流流道,泵体上的进、出口布置在与泵轴线垂直的水平方向上。

    (2)转子部件由诱导轮(100NW65×2型泵不带诱导轮)、叶轮、轴与轴套等组成,其轴向力由叶轮对称布置而达到平衡。

    (3)轴承采用滚动轴承,安装在轴承体内,对转子起支撑作用,并可承受残余轴向力,轴承用稀油润滑,按需要可用水冷却。轴承部件带有温度计和油位计。

    (4)轴封为软填料密封。

    2、卧式节段式的主要结构

  主要由进水段、中段、出水段、导叶、平衡板、穿杠、转子部件和轴承部件等零、部件组成,从联轴器端看为顺时针方向旋转。

    (1)壳体部分

    主要由进水段、中段、出水段、导叶、轴承和轴承部件等零、部件用穿杠联结而成,进出口均垂直向上。

    (2)转子部分

    主要由叶轮、轴、平衡盘与轴套组成,轴向力由平衡盘平衡。

    (3)密封部分

    在进水段、中段、出水段和导叶上,分别装有可更换的密封环和导叶衬套,用较小的径向间隙以减少泄漏。轴套为软填料。

    (4)轴承部分

    轴承采用滚动轴承,安装在轴承体内,对转子起支撑作用。轴承用稀油润滑,按需要可用水冷却。轴承部件带有温度计和油位计。

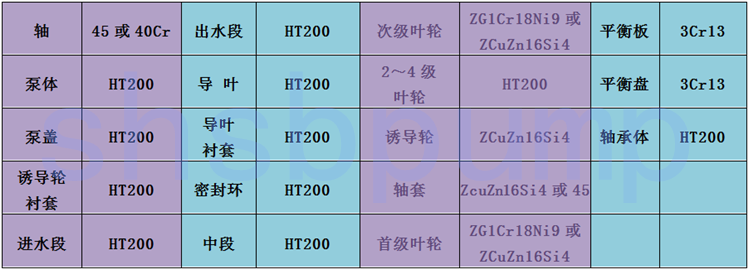

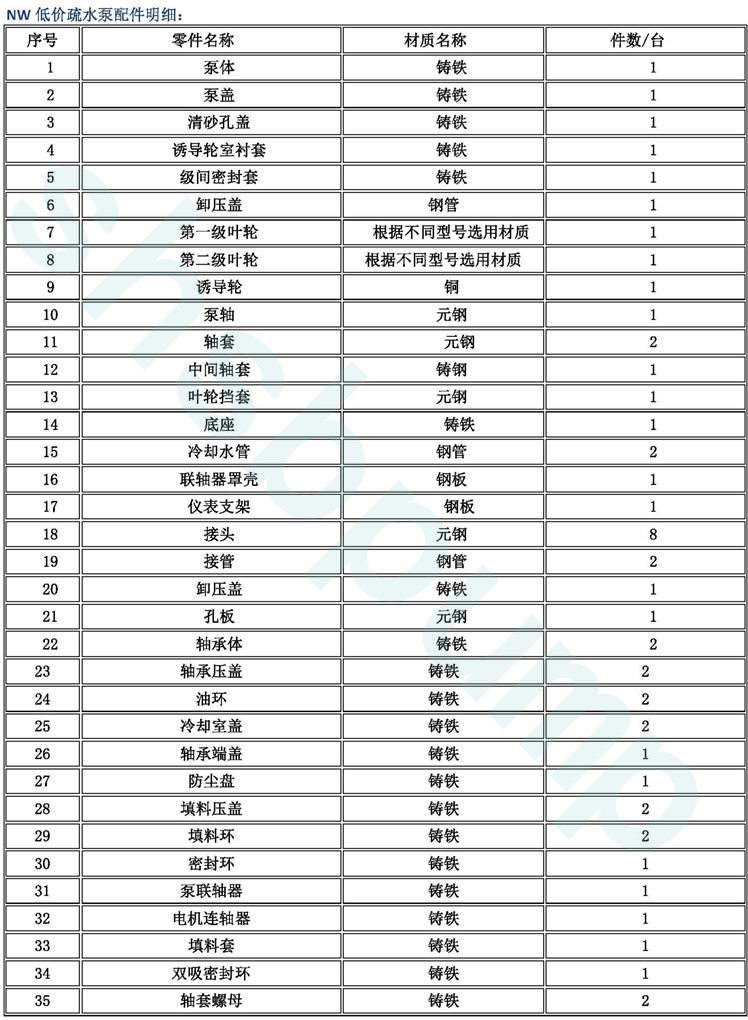

部件材质:
